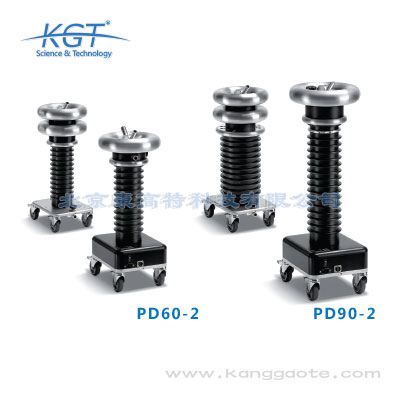

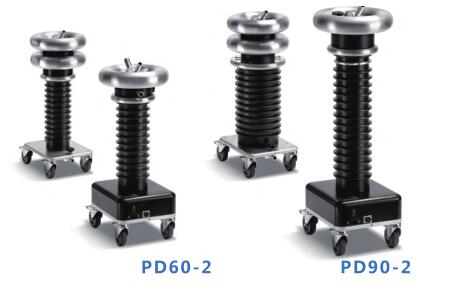

| 局部放電診斷 (PD) | PDTD60-2 | PDTD90-2 |
| 輸入電壓 | 110 - 240V AC, 50/60Hz | 110 - 240V AC, 50/60Hz |
|
工作電壓 正弦波 頻率 |
1 - 44 kV rms / 62 kV peak 0.01 … 0.1 Hz in steps of 0.01 Hz (default 0.1 Hz) - auto frequency |
1 - 64 kV rms / 90 kV peak 0.01 … 0.1 Hz in steps of 0.01 Hz (default 0.1 Hz) - auto frequency |
|
高壓耦合電容器 電容 尺寸/重量 |
~ 1 nF L 330 x W 280 x H 730 mm / 20.7kg |
~ 1 nF L 330 x W 280 x H 870 mm / 24.7 kg |
|
高壓濾波器 電容 尺寸/重量 |
~ 1 nF L 300 x W 280 x H 720 mm / 19.9 kg |
~ 1 nF L 300 x W 280 x H 720 mm / 19.9 kg |
| 過濾 | 數字 & 模擬 | |
| 速度范圍（v / 2） | 10 - 150 m/μs | |
| 測試范圍 | 100 km | |
| PD背景級別 | < 10 pC | |
| PD定位精度 | 1% | |
| PD分辨率 | 0.1 pC | 0.1 m | |
| 采樣率 | 125 MHz (Version 2 - 200 MHz） | |
| 輸入阻抗 | 10 kΩ / 50 pF | |
| 帶寬 | 100 MHz | Analog Filter | |
| 信號放大 | 0 - 52 dB (1 channel) | 0 - 72 dB (2 channel) |
|
環境條件 存儲 運行 |
-20°C to + 65°C - 5°C to + 45°C |
|
| 介質損耗診斷系統 (TD) | ||
|
操作電壓 正弦 頻率 測試范圍 |
1 – 44 kV rms / 62kV peak 0.1 Hz - 0.01 to 0.1 Hz 1 0.1 Hz - 0.01 to 0.1 Hz 1 |
1 – 64 kV rms / 90 kV peak 0.1 x 10 -3 - 999 x 10 -3 0.1 x 10 -3 - 999 x 10 -3 |
|
介質損耗測試 分辨率 精度 |
1 x 10 -6 ± 1 x 10 -4 |
1 x 10 -6 ± 1 x 10 -4 |
|
電壓測試 分辨率 精度 |
0.1 kV rms 0.50% |
0.1 kV rms 0.50% |
|
電流測試 分辨率 精度 |
1μA rms 0.50% |
1μA rms 0.50% |
| 負載范圍 標準 | 500 pF to 10 μF | 500 pF to 10 μF |
| 重量和尺寸 | 并入PD耦合電容器 | 并入PD耦合電容器 |
| 控制和診斷軟件b2Suite® | ||
| 特征 |
? 0,1 Hz PD和TD同時診斷 ? PD診斷的自動或手動模式 ? 指導診斷流程 ? 綜合數據庫 |
|
| 控制 | b2 VLF主機控制，PD和TD診斷 | |
| 測量 | 電纜長度與PD活動，PD位置，PD映射，背景噪聲，PD幅度，正弦波顯示，PDIV和PDEV等... | |
| 系統要求 | MS Windows 7 / 8, 64 Bit 操作系統 | |
| 標配 | 單位（兩部分），校準證書，高壓電纜，電源和接地電纜，電暈屏蔽，運輸箱（2），b2套件軟件（1個許可證），操作手冊，數據庫 | |
| 其他可選 | 電腦，VLF（0.1 Hz）主機（電壓源） | |
