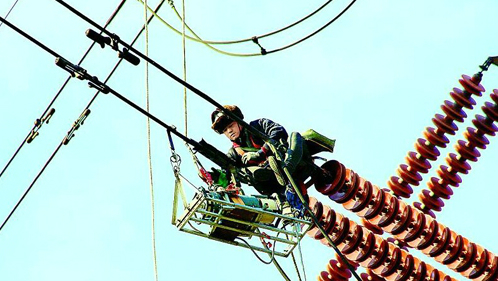

日前，在山東萊蕪220千伏萊孟I線停電修理作業現場，國網山東萊蕪供電公司輸電運檢人員正在運用X射線，對輸電線路進行無損檢測查看。
對輸電線路進行X射線無損查看是萊蕪供電公司輸電運檢人員在線路修理中的一項立異作業。X射線探傷儀分探測器和操控箱兩部分，作業人員將探傷儀架設到桿塔引流板、耐張線夾等部位，在桿下操控操控箱，對線路相應部件進行X光照射，并攝影形象，通過形象分析來查看引流線內部是不是存在隱性缺陷。
X射線探傷儀是使用X射線的穿透才干，在工業上通常用于查看一些雙眼所看不到的物品內部傷，斷，或電路的短路等。比如說查看多層基板內部電路有無短路，射線可心穿透基板的表面看到基板的內部電路，在射線發生器對面有個數據接收器，自動的將接收到的輻射轉換成電信號并傳到擴大板中，并在電腦中轉換成特定的信號，通過專用的軟件將圖像在中顯示出來，這么*可以通過肉眼觀測到基板的內部結構，而不用拿萬用表去逐漸檢驗。
X射線穿過被照射物體后會有損耗，不一樣厚度不一樣物質對它們的吸收率不一樣，把底片放在被照射物體的另一側，會因為射線強度不一樣而發生相應的圖形，評片人員*可以依據形象來區分物體內部的是不是有缺陷以及缺陷的性質。
在本次修理中，作業人員探傷查看耐張管156組，并對探傷查看發現的三處耐張管危險進行了及時處理，為輸電線路安全可靠供電又供應了一道確保。
